高温介质管道泄漏监测解决方案

       高温介质管道主要用于输送高温热水、导热油、蒸汽及高温化工流体等介质，长期在高温、带压工况下运行。管道易受热胀冷缩、热疲劳、高温腐蚀与流体冲蚀影响，密封部件易老化失效，存在泄漏、爆裂等安全风险。

一、高温介质管道面临的泄漏挑战

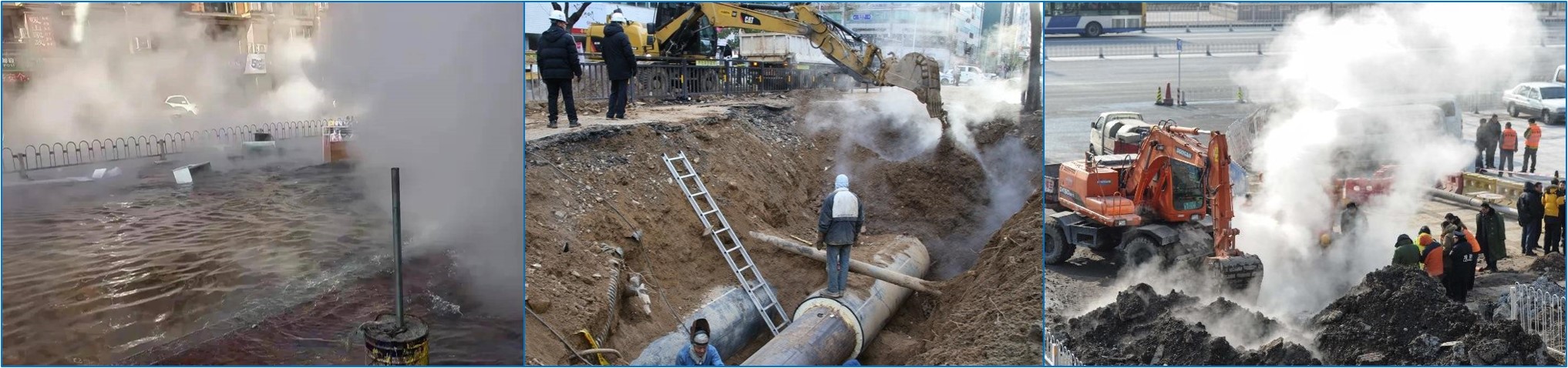

       高温液体介质管道在长期高温、压力交变工况下，易因热疲劳、密封老化、高温腐蚀及流体冲蚀引发焊缝开裂、法兰渗漏、管壁穿孔等泄漏隐患。泄漏介质温度高、喷溅扩散快，易造成人员烫伤、火灾爆炸及环境污染，且早期泄漏隐蔽性强、难以及时发现，处置与抢修难度大，安全风险突出。

二、传统监测方式的局限

       监测存在盲区：以点式检测为主，无法实现管线全域连续监测，存在大量监测盲区。
       早期泄漏难发现：对微小渗漏、隐性泄漏不敏感，多在泄漏量较大时才能识别，预警滞后。
       易受环境干扰：高温、振动、噪声等工况易导致传感器漂移、失效，误报漏报率高。
       设备耐高温性差：常规电子仪表与线缆不耐高温，长期运行稳定性不足，寿命较短。
       定位精度不足：难以快速精准确定泄漏位置，应急处置效率低。
       无法实时在线监测：依赖人工巡检或定期检测，不能实现 24 小时连续在线监控。

三、解决方案

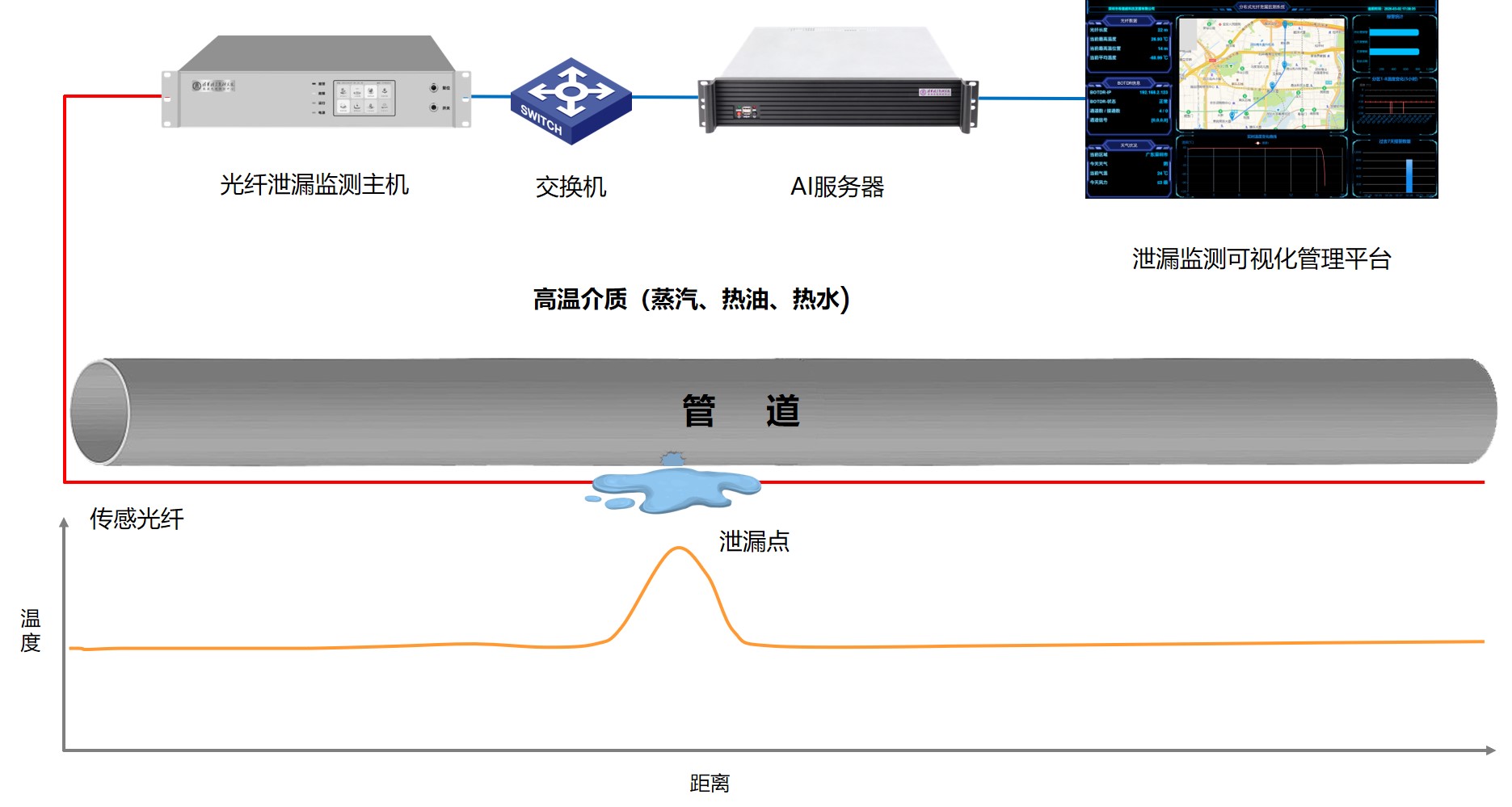

        本方案采用分布式光纤传感技术，适配高温液体介质管道工况，以传感光纤为核心监测载体，沿管道全程布设，实现全管线无盲区连续在线监测。依托光纤传感的耐高温特性，可稳定适应管道高温服役环境，通过实时采集管线沿线温度变化，精准捕捉高温液体泄漏引发的局部温度异常特征信号，快速识别微泄漏、隐性泄漏及突发性泄漏。

      温度特征：

介质温度远高于环境（蒸汽150~300℃、热油100~250℃、热水50~60℃）。

泄漏：高温介质直接加热周边，形成局部高温点（ΔT=+10~+100℃）。

保温层破损：热量持续散失，管周形成稳定温升区。

      监测原理：

正常：温度平稳；保温完好则接近环境。

泄漏/破损：出现正温异常峰，温度显著高于基线。

定位：基于光时域反射（OTDR）原理，捕捉高温突变点，确定泄漏点在管道上的具体位置，定位精度可达米级。

       方案核心设备选用希德威分布式光纤测漏监控主机，搭配专用耐高温传感光纤，光纤可直接附着于管道表面或嵌入保温层内，不影响管道正常运行。系统通过信号分析算法，自动识别泄漏信号与环境干扰信号，有效降低误报、漏报率，同时精准定位泄漏点位置，为应急处置提供精准指引，适配长距离、埋地、架空等各类高温管道场景。

四、系统架构

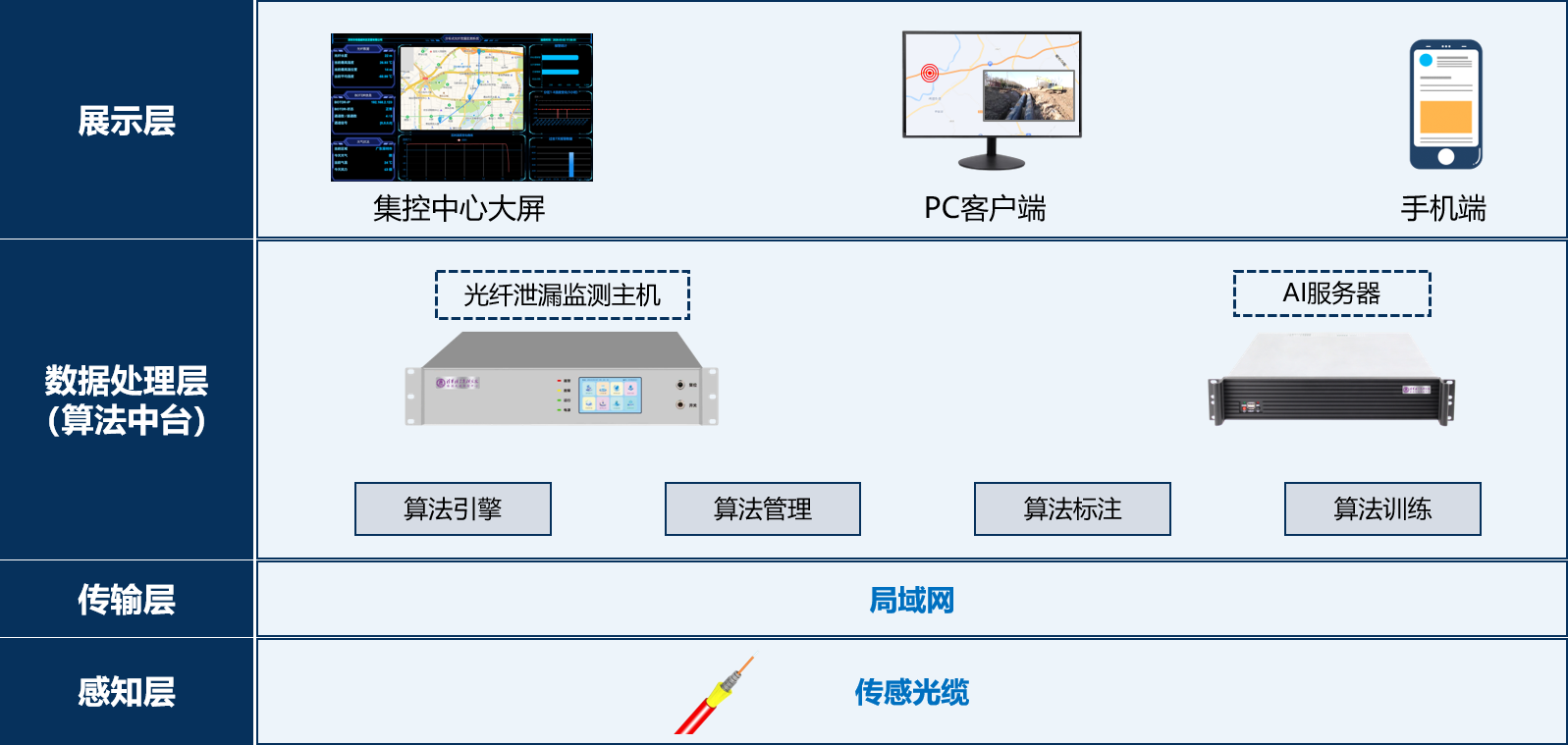

       希德威光纤测漏监测系统由传感光缆、光纤泄漏监测主机、AI服务器、专用感知算法及泄漏监测可视化管理平台组成，各组件协同联动、高效适配。系统依托先进的智能分析算法，精准聚焦高温介质管道泄漏风险防控痛点及隐患监控薄弱环节，构建全方位、全流程的管道泄漏监测体系，形成“事前预警、事中处置、事后复盘”的完整风险事件管理闭环，有效防范高温液体泄漏引发的各类安全事故，实现管道安全受控、稳定运行。

五、总结

      高温介质管道采用分布式光纤在线监测技术，可实现温度、泄漏等多参量的全域实时感知。系统依托分布式光纤测温原理，不受高温、电磁干扰影响，适应高温、易燃易爆等恶劣工况，全程无电检测、本质安全。通过对管道沿线温度连续监测，可精准定位泄漏、局部超温、腐蚀、异常形变等隐患，实现早发现、早预警、精确定位。该技术替代传统人工巡检与单点监测，提升高温介质管道运行可靠性与应急处置效率，为高温管道安全稳定运行提供可靠的在线监测保障。
