压缩空气管道分布式光纤在线监测

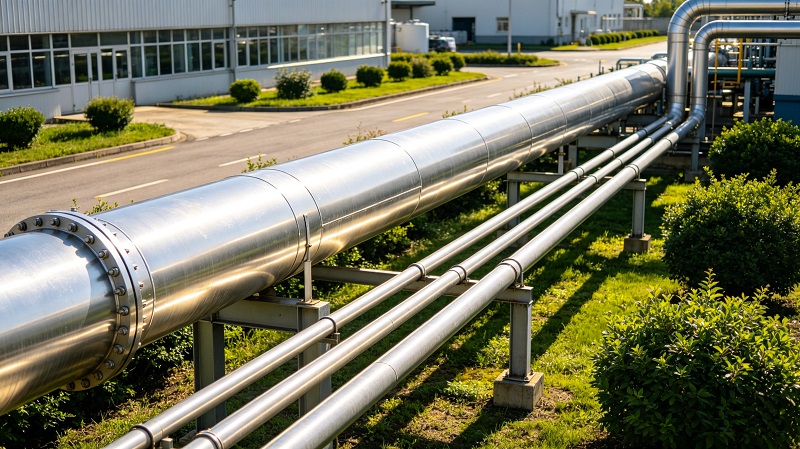

       压缩空气输送管道多为高压（通常0.6-1.6MPa）、长距离（数百米至数千米）、多点分支结构，广泛应用于工业厂区、矿山等场景，承担各生产环节的气源输送任务。管道主体沿厂区道路、车间周边铺设，分支管线按需延伸至各用气设备，配工况环境复杂。

       其核心风险集中在三方面：

       1、高压工况下，管道腐蚀、焊接缺陷易引发泄漏，高压气流喷射易造成设备损坏及人员伤亡；

       2、长距离铺设导致巡检盲区，管道老化、第三方施工破坏难以及时发现，易引发断裂、爆管事故；

       3、多点分支处应力集中，阀门、接头等部件易出现密封失效，且分支管线压力不均可能导致局部超压，同时泄漏的压缩空气易与粉尘混合形成爆炸性混合物，引发安全隐患。

一、解决方案概述

        针对工业生产集中压缩空气输送管道（高压工况、长距离敷设、多点分支分布的复杂管道体系），创新性采用分布式温度传感与分布式声学传感双模融合智能监测技术，打破传统点式监测的局限，将沿管道全程敷设的专用光缆直接转变为连续无间断的分布式传感器，无需额外加装其他传感设备，实现对管道泄漏检测、第三方入侵预警、结构健康状态监测三大核心需求的全天候、全覆盖、零盲区安全守护，全方位保障工业“血液”输送的稳定性与安全性，破解高压长距离多点分支管道的监测难题。

二、技术原理

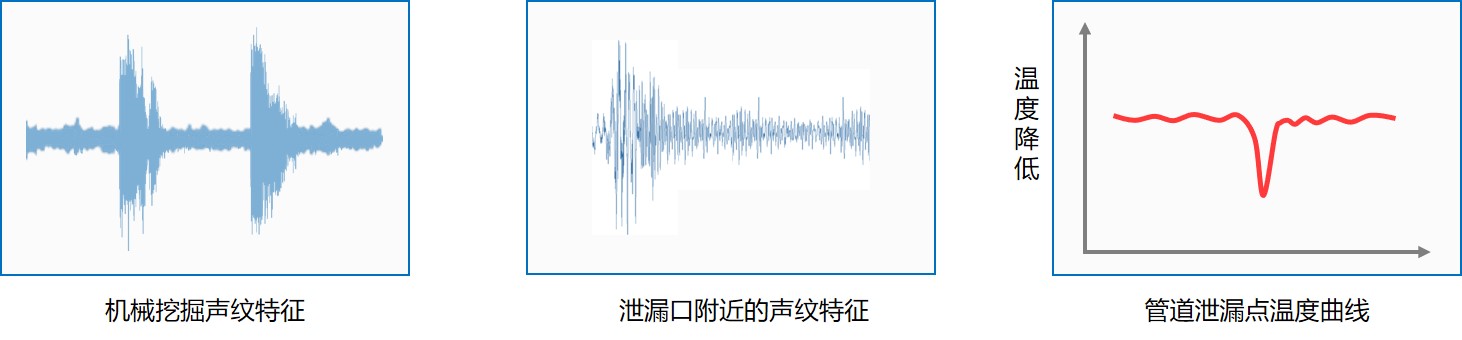

       沿管道敷设传感光纤，管道光纤声波听诊主机发射高相干激光，基于Φ-OTDR与瑞利散射，解调后向散射光的相位变化，还原沿线振动/声波。压缩空气泄漏时，高速射流产生高频振动与焦耳-汤姆逊效应，管道光纤声波听诊主机捕捉特征声纹，结合OTDR米级定位，同时高精度光纤温差测漏主机识别泄漏点温降异常。系统无源抗干扰、长距离全覆盖、24 小时在线，实现泄漏、施工破坏、管体异常的实时预警与精确定位。

       高压气体从管道破口、裂缝、法兰、阀门填料处向外泄漏时，会瞬间从高压绝热膨胀到常压，属于典型的焦耳-汤姆逊节流过程，会产生明显温度突变。常温下空气的焦耳-汤姆逊系数μ_JT > 0，压力骤降温度会显著降低，泄漏口附近急剧降温。高精度光纤温差测漏主机能敏锐的捕捉到泄漏产生的温度变化，及时发出泄漏预警。

三、系统架构

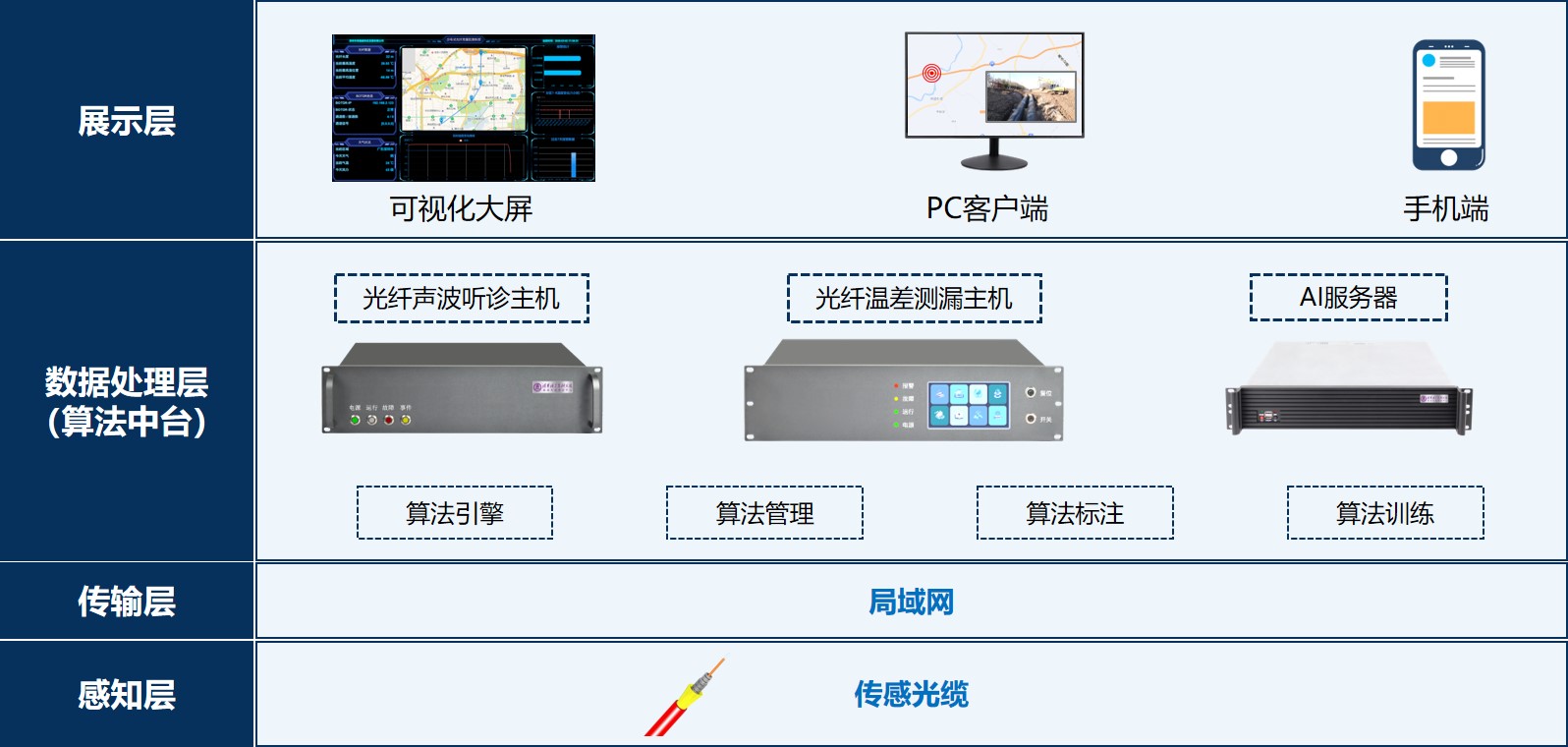

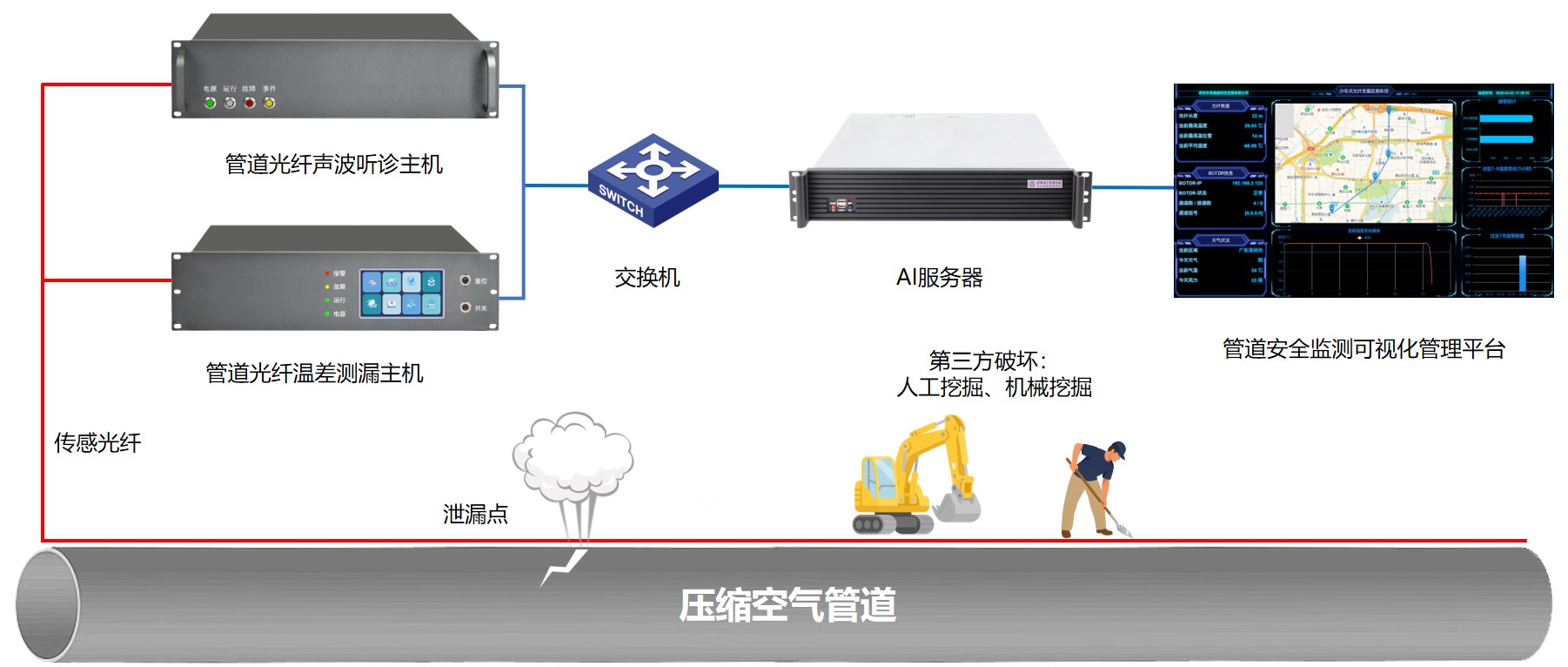

       希德威压缩空气管道安全监测系统由传感光缆、光纤声波听诊主机、光纤温差测漏主机、AI服务器、专用感知算法及管道安全监测可视化管理平台组成，各组件协同联动、高效适配。系统依托先进的智能分析算法，精准聚焦压缩空气管道安全风险防控痛点及隐患监控薄弱环节，构建全方位、全流程的管道泄漏监测体系，形成“事前预警、事中处置、事后复盘”的完整风险事件管理闭环，有效防范压缩空气管道引发的各类安全事故，实现管道安全受控、稳定运行。

四、总结

       分布式光纤传感技术为压缩空气管道安全监测提供了高效、可靠的全新解决方案。该技术以沿管道敷设的光纤作为传感器，利用分布式声波传感与分布式测温融合，实时感知管道沿线振动、声波及温度变化。压缩空气高压泄漏时会产生典型高频振动信号，并伴随焦耳‑汤姆逊效应引发局部温降，系统可精准识别泄漏特征并实现米级定位。同时可有效监测第三方施工、管体异常等安全隐患。系统无源防爆、抗电磁干扰、覆盖距离长、响应速度快，能够 24 小时不间断在线预警，大幅提升压缩空气管网运行稳定性与安全性，适用于工业厂区、矿山、长输管线等多种场景。
